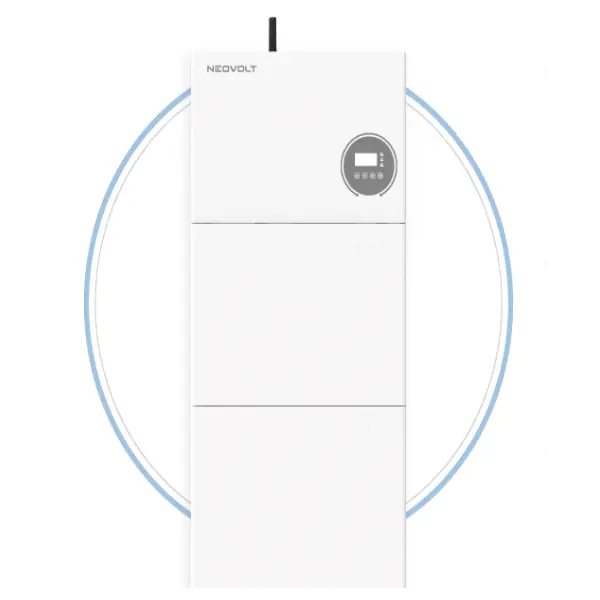

Čo je to 10kW jednofázový hybridný menič a ako podporuje moderné energetické systémy?

A Jednofázový hybridný menič s výkonom 10 kWje navrhnutý tak, aby koordinoval solárne panely, batériové úložisko, domáce alebo komerčné zaťaženie a rozvodnú sieť v rámci jedného systému riadenia energie. Používateľom, ktorí sa zaoberajú vysokým dopytom po elektrine, nestabilnou dodávkou do siete, rastúcimi nákladmi na energiu alebo obmedzeným priestorom na streche, môže správny invertor pomôcť zlepšiť vlastnú spotrebu solárnej energie a poskytnúť štruktúrovanú cestu k zálohovaniu batérie. Táto príručka vysvetľuje, ako funguje 10kW jednofázový hybridný menič, čo robia jeho hlavné komponenty, na ktorých špecifikáciách záleží a ako naplánovať spoľahlivý systém podľa skutočných energetických potrieb.

1. Pochopenie 10kW jednofázového hybridného meniča

Hybridný invertor spája funkcie solárneho invertora a batériového invertora v jednom koordinovanom zariadení. Namiesto toho, aby sa solárna výroba a skladovanie energie považovali za úplne oddelené systémy, dokáže riadiť toky energie medzi fotovoltaickými panelmi, batériami, elektrickou záťažou a rozvodnou sieťou. Táto konfigurácia je užitočná najmä pre nehnuteľnosti, ktoré chcú zvýšiť vlastnú spotrebu solárnej energie pri zachovaní prístupu k elektrickej sieti a zálohovaniu batérie.

Menovitý výkon „10 kW“ sa vzťahuje na menovitý výkon striedavého prúdu meniča. Označenie „jednofázový“ označuje typ elektrického napájania, s ktorým je určený. Skutočné napätie, frekvencia, maximálny prúd, rozsah vstupu FV, rozsah napätia batérie a požiadavky na sieť závisia od konkrétneho modelu a trhu.

Hybridný invertor môže tiež podporovať niekoľko prevádzkových stratégií vrátane vlastnej spotreby, zálohovania batérie, riadenia času spotreby energie a riadeného nabíjania siete. Funkcie sa však líšia v závislosti od modelu, takže inštalatéri by si pred návrhom systému mali vždy overiť technickú dokumentáciu výrobcu.

2. Ako hospodári s rôznymi zdrojmi energie?

Hlavnou výhodou hybridnej architektúry je koordinovaný energetický manažment. Solárna elektrina sa vyrába ako jednosmerný prúd, zatiaľ čo väčšina domácich a komerčných spotrebičov používa striedavý prúd. Batérie uchovávajú energiu jednosmerného prúdu a rozvodná sieť dodáva striedavý prúd. Invertor funguje ako riadiaci a konverzný bod medzi týmito zdrojmi.

V typickej stratégii vlastnej spotreby solárna energia najskôr dodáva aktívnu záťaž. Prebytočná energia môže potom nabíjať batériu a dodatočnú elektrinu potenciálne exportovať do siete, ak je to povolené. Keď solárna produkcia klesne, batéria môže v závislosti od zvoleného prevádzkového režimu podporovať záťaž pred použitím elektrickej energie zo siete.

Tento koordinovaný prístup môže pomôcť vyriešiť spoločný problém: solárna výroba často vrcholí počas denných hodín, zatiaľ čo dopyt po elektrine v domácnostiach sa môže zvýšiť večer. Batériové úložisko umožňuje časť dennej solárnej výroby presunúť smerom k neskoršej spotrebe.

3. Prečo záleží na kapacite 10 kW?

Invertor triedy 10 kW môže byť vhodný pre nehnuteľnosti, kde je dopyt po elektrine podstatne vyšší ako pri malej bytovej inštalácii. Môže byť použitý vo väčších domácnostiach, dielňach, malých komerčných budovách, farmách, kanceláriách alebo iných zariadeniach so značným jednofázovým zaťažením.

Dôležitým bodom nie je len číslo „10 kW“. Striedač by mal zodpovedať aktuálnemu profilu zaťaženia lokality. Nehnuteľnosť môže mať vysokú krátkodobú špičku spôsobenú motormi, čerpadlami, kompresormi, klimatizačnými zariadeniami alebo inými zariadeniami pri zachovaní oveľa nižšej priemernej záťaže.

4. Ktoré technické špecifikácie sú najdôležitejšie?

Štítky produktov môžu spôsobiť, že hybridné meniče vyzerajú podobne, ale podrobné špecifikácie sa môžu výrazne líšiť. Dôkladné porovnanie by sa malo zamerať skôr na elektrickú kompatibilitu ako na samotný menovitý výkon.

Špecifikácie AC výstupu

Jednofázový 10kW invertor bežne pracuje v rozsahu 220–240 V na trhoch s touto konfiguráciou napájania, s 50 Hz alebo 60 Hz v závislosti od elektrickej siete. Niektoré 10kW produkty uvádzajú výstupný striedavý prúd okolo 43–46A pri 220–240V, ale presná hodnota sa líši podľa menovitého napätia a konštrukcie.

PV vstup a MPPT

Základnými špecifikáciami sú maximálne PV vstupné napätie, rozsah prevádzkového napätia, maximálny PV prúd, skratový prúd a počet kanálov MPPT. Viac kanálov MPPT môže poskytnúť väčšiu flexibilitu, keď sa líšia orientácie strechy, podmienky tienenia alebo konfigurácie reťazcov.

Efektívnosť

Účinnosť konverzie ovplyvňuje, koľko vyrobenej energie sa dostane do záťaže alebo batérie. Publikované špecifikácie pre 10kW hybridné modely s invertorom sa môžu priblížiť k hornému rozsahu 90 %, ale maximálna účinnosť by sa nemala interpretovať ako účinnosť dosiahnutá za každých prevádzkových podmienok.

Ochrana a uzavretie

Pri vonkajších alebo náročných inštaláciách môže ochrana proti prachu a vode, teplotný manažment, prepäťová ochrana, nadprúdová ochrana a vhodné podmienky inštalácie priamo ovplyvniť dlhodobú spoľahlivosť.

Napríklad súčasné 10kW jednofázové produkty na trhu vykazujú podstatné rozdiely v napätí batérie, konfigurácii MPPT, maximálnom PV vstupe, striedavom prúde, hodnote krytu a komunikačných rozhraniach. To je dôvod, prečo by sa pre konečný návrh systému mal vždy použiť presný údajový list modelu.

5. Ako by sa malo plánovať skladovanie batérie?

Kapacita batérie a výkon meniča sú dva rôzne pojmy. 10kW invertor popisuje výkonovú kapacitu, zatiaľ čo kapacita batérie je všeobecne vyjadrená v kWh a popisuje, koľko energie je možné uložiť.

Napríklad batéria s využiteľnou kapacitou 20 kWh neznamená, že dokáže automaticky dodávať 10 kW nepretržite. Maximálny nabíjací/vybíjací prúd batérie, napätie, limity BMS, teplota, stav nabitia a kompatibilita s meničom, to všetko ovplyvňuje skutočný výkon.

Otázky týkajúce sa batérie, ktoré je potrebné skontrolovať pred inštaláciou

• Je napätie batérie kompatibilné s meničom?
• Podporuje menič chémiu batérie a komunikačný protokol BMS?
• Aký je maximálny nepretržitý nabíjací prúd?
• Aký je maximálny trvalý vybíjací prúd?
• Koľko využiteľnej energie je k dispozícii?
• Môžu byť neskôr pridané ďalšie batériové moduly?
• Schvaľuje výrobca batérie konkrétny model meniča?

6. Ako by mal byť solárny FV systém zladený?

FV pole by malo byť navrhnuté podľa povoleného jednosmerného napätia meniča, prúdu, maximálneho PV výkonu a prevádzkového rozsahu MPPT. Niektoré 10kW jednofázové hybridné modely umožňujú FV vstup nad menovitým striedavým prúdom meniča, čo môže pomôcť zlepšiť produkciu slnečnej energie v období slabého slnečného žiarenia alebo nepriaznivého počasia.

Napríklad zverejnené špecifikácie rôznych 10kW produktov ukazujú maximálne hodnoty FV vstupu v rozsahu od približne 13kW do 20kW alebo viac, v závislosti od architektúry. Tieto údaje sú skôr príkladmi ako univerzálnymi požiadavkami a musia sa dodržiavať limity výrobcu meniča.

Kontrolný zoznam PV Design

1. Vypočítajte očakávanú ročnú a sezónnu solárnu produkciu.
2. Skontrolujte minimálne a maximálne napätie reťazca.
3. Skontrolujte maximálny prúd každého vstupu MPPT.
4. Zohľadnite nízkoteplotné zvýšenia napätia FV naprázdno.
5. Zhodnoťte tienenie a rôzne orientácie strechy.
6. Priraďte konfiguráciu reťazca k dostupným kanálom MPPT.
7. Potvrďte miestne požiadavky na elektrické a sieťové pripojenie.

Správna konštrukcia reťazca je obzvlášť dôležitá, pretože prekročenie limitov napätia alebo prúdu môže poškodiť zariadenie alebo spôsobiť, že systém bude fungovať mimo určených podmienok.

7. Čo sa stane pri výpadku prúdu?

Jedným z hlavných dôvodov, prečo používatelia považujú hybridné systémy, je záložné napájanie. Samotné slovo „hybrid“ však nezaručuje, že každý menič dokáže poskytnúť záložnú elektrinu počas výpadku prúdu.

Systém schopný zálohovania vo všeobecnosti potrebuje kompatibilnú batériu a invertor navrhnutý na izoláciu chránených záťaží od rozvodnej siete v prípade výpadku napájania zo siete. Invertor potom vytvorí vhodné lokálne napájanie striedavým prúdom pre záložné obvody.

Tento rozdiel je dôležitý, pretože štandardné solárne invertory pripojené k sieti sa zvyčajne vypínajú, keď je rozvodná sieť nedostupná. Ochrana proti ostrovčekom je nevyhnutná, aby sa zabránilo neúmyselnému napájaniu inžinierskej siete.

Plánovanie zálohovania by sa malo zvážiť

• Ktoré obvody sa považujú za nevyhnutné?
• Čo je to kombinované trvalé zaťaženie?
• Ktoré spotrebiče majú vysoké štartovacie prúdy?
• Ako dlho by sa malo udržiavať záložné napájanie?
• Koľko energie batérie je k dispozícii?
• Dokáže solárne pole dobiť batériu počas výpadku?

Napríklad záložný okruh môže uprednostňovať chladničky, osvetlenie, sieťové zariadenia, čerpadlá, bezpečnostné systémy, počítače alebo vybrané zariadenia HVAC namiesto toho, aby sa pokúšal ovládať každý spotrebič súčasne.

8. Akým problémom pri inštalácii sa treba vyhnúť?

Mnohé systémové problémy nie sú spôsobené samotným meničom, ale nesúladom medzi meničom, batériou, fotovoltaickým poľom, elektrickými záťažami a prostredím inštalácie.

Predimenzovanie záťaže

Pripojenie príliš veľkého množstva spotrebičov s vysokým výkonom k ​​záložnému výstupu môže spôsobiť aktiváciu ochrany proti preťaženiu. Veľké motory a kompresory vyžadujú osobitnú pozornosť, pretože ich spúšťací prúd môže byť výrazne vyšší ako ich normálny prevádzkový prúd.

Ignorovanie limitov batérie

10kW invertor môže pri prevádzke s vysokým výkonom vyžadovať značný prúd batérie. Batériová banka s nedostatočnou schopnosťou vybíjania môže preto obmedziť skutočný dostupný výkon meniča.

Použitie nesprávnej konfigurácie PV reťazca

Napätie a prúd musia zostať v rámci špecifikovaného vstupného rozsahu meniča pri meniacich sa poveternostných podmienkach. FV napätie by sa malo kontrolovať pri očakávaných prevádzkových teplotách aj pri najhorších podmienkach.

Za predpokladu, že každý hybridný menič má rovnaké funkcie

Schopnosť zálohovania, prevádzka mimo siete, integrácia generátora, riadenie exportu, nabíjanie batérie zo siete, paralelná prevádzka a funkcie monitorovania sa medzi jednotlivými modelmi líšia. Tieto funkcie by mali byť potvrdené z dokumentácie k produktu a nie odvodené zo slova „hybrid“.

9. Ako sa dá vybudovať praktický energetický systém?

Najspoľahlivejším prístupom je začať s energetickým správaním lokality a nie výberom meniča len na základe jeho hlavného výkonu.

Tento prístup pomáha predchádzať bežnej chybe pri nákupe: výber vysokovýkonného meniča bez ohľadu na batériu, solárne pole, elektrickú fázu alebo skutočný profil zaťaženia. Správne integrovaný systém môže lepšie využívať dostupnú solárnu výrobu a zároveň poskytuje predvídateľnejšiu stratégiu energetického manažmentu.

Pre podniky a domácnosti, ktoré očakávajú rast svojich požiadaviek na elektrickú energiu, by sa mala zvážiť aj škálovateľnosť. Rozšírenie batérie, paralelná prevádzka meniča, komunikačné rozhrania, monitorovacie platformy a budúca kapacita FV môžu ovplyvniť dlhodobú hodnotu inštalácie.

10. Často kladené otázky

Vytvorenie spoľahlivejšieho solárneho a úložného riešenia

Jednofázový hybridný invertor s výkonom 10 kW môže slúžiť ako centrálna súčasť riadenia energie moderného solárneho a akumulačného systému. Jeho hodnotu neurčuje len údaj 10kW. Skutočný výkon vychádza z toho, ako dobre je menič zladený s FV poľom, batériou, elektrickou záťažou, pripojením k sieti, požiadavkami na zálohovanie a prevádzkovým prostredím.

Pre kupujúcich a projektových plánovačov jasné pochopenie týchto vzťahov uľahčuje vyhnúť sa nekompatibilným komponentom, neočakávaným obmedzeniam napájania a zbytočným systémovým nákladom. Preskúmanie kompletnej technickej špecifikácie pred inštaláciou je nevyhnutné, najmä ak sa systém bude používať na záložné napájanie alebo aplikácie s vysokým dopytom.

Sinaoh Limited Co., Ltd.môže podporiť zákazníkov hľadajúcich praktické riešenia invertorov a energetických systémov so zameraním na aplikačné požiadavky, kompatibilitu systému a špecifické potreby projektu. Či už je cieľom solárna vlastná spotreba, batériové úložisko, záložné napájanie alebo flexibilnejší systém riadenia energie, správna konfigurácia by mala začať skutočnými elektrickými požiadavkami lokality.
