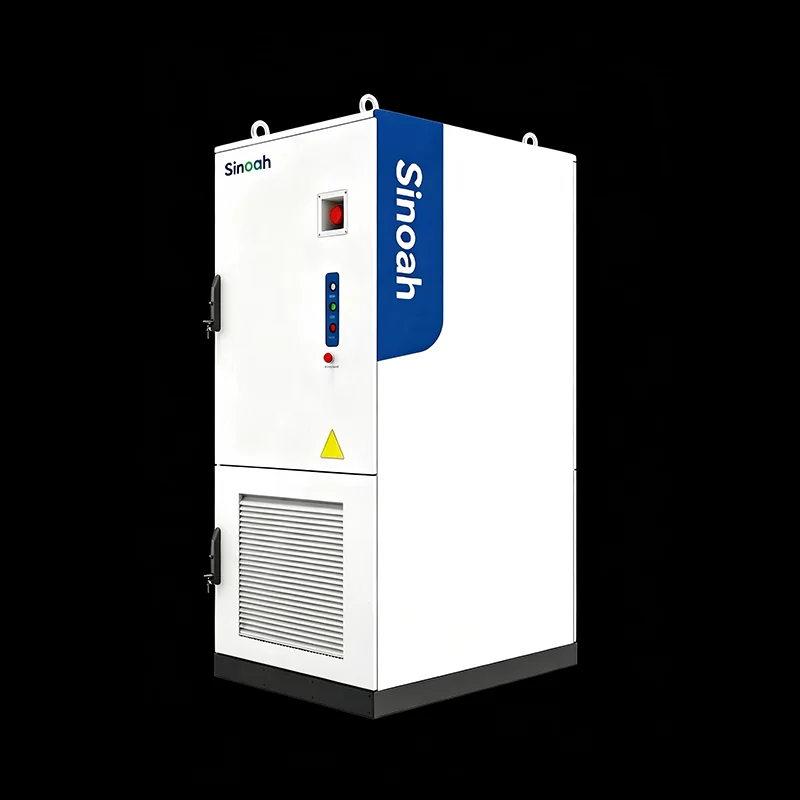

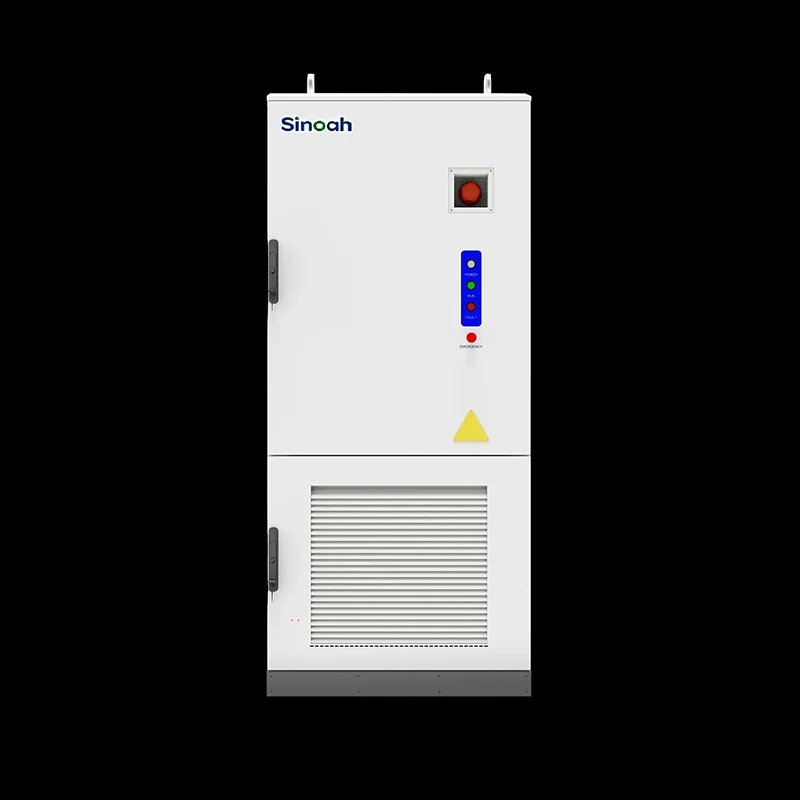

125kW / 261kWh kvapalinou chladená skriňa ESS

S 314Ah LFP článkami, životnosťou viac ako 8000 cyklov, teplotnými rozdielmi článkov kontrolovanými v rozmedzí 3 °C a 10-ročnou zárukou na články je kvapalinou chladená skriňa ESS Sinoah Energy 125 kW / 261 kWh vhodná pre továrne, hotely, sklady, komerčné budovy, solárne a nabíjacie stanice a projekty na nabíjanie elektromobilov. Jeho kompaktné puzdro s rozmermi 1050×1350×2400 mm zaberá približne 1,4 m² a poskytuje krytie IP55 pre náročné vonkajšie inštalácie.

Dizajn typu všetko v jednom pre rýchlejšie komerčné nasadenie ESS

Sinoah Energy 125kW / 261kWh kvapalinou chladená skriňa ESS integruje kľúčové komponenty potrebné na komerčné skladovanie energie do jedného systému zmontovaného vo výrobe. Systém batérie využíva články LFP 3,2V/314Ah nakonfigurované ako 1P260S, poskytujúce kapacitu 261 kWh s rozsahom jednosmerného napätia 728–936 V.

125kW obojsmerný PCS s výstupom 400V AC riadi obojsmernú konverziu energie medzi batériou a sieťou, zatiaľ čo integrovaný BMS nepretržite monitoruje stav batérie na úrovni článkov. Zabudovaný EMS riadi prevádzkové stratégie, ako je špičkové oholenie, presunutie záťaže, optimalizácia taríf a využitie obnoviteľnej energie. Integrovaná distribúcia energie, meranie, ističe, prepäťová ochrana, chladenie a aerosólová požiarna ochrana ďalej znižujú zložitosť inštalácie na mieste.

Pretože je skriňa vopred zmontovaná a otestovaná vo výrobe, zákazníci potrebujú hlavne pripraviť základ inštalácie a dokončiť požadované elektrické pripojenia, čo pomáha skrátiť čas nasadenia v porovnaní so samostatne inštalovanou batériou, PCS a riadiacim zariadením.

Výkon 125 kW a kapacita 261 kWh pre komerčný energetický manažment

Kombinácia výkonu 125 kW a energetickej kapacity 261 kWh poskytuje praktickú rovnováhu medzi riadením spotreby energie a presunom energie. Pre podniky s krátkodobou špičkou dopytu sa systém môže rýchlo vybiť, aby sa znížil dopyt po energii zo siete. V prípade aplikácií podľa času používania môže nabíjať počas lacnejších období a vybíjať, keď sú ceny elektriny vyššie.

Skutočné trvanie zálohovania závisí od pripojenej záťaže. Pri konštantnom zaťažení 125 kW predstavuje nominálna kapacita 261 kWh zhruba dve hodiny teoretickej dodávky energie pred stratami systému a nastavením rezervy. Nižšie kritické záťaže môžu predĺžiť dostupnú dobu zálohovania, vďaka čomu je skriňa vhodná pre rôzne stratégie núdzového napájania.

Pokročilé chladenie kvapalinou s teplotným vyrovnávaním do 3 °C

Rovnomernosť teploty batérie má priamy vplyv na starnutie článkov, bezpečnosť a dlhodobý výkon systému. Sinoah Energy ECO-E261LP-2A využíva chladenie kvapalinou na úrovni balenia na udržanie teplotných rozdielov článkov v rozmedzí 3 °C.

Rovnomernejšie teploty článkov pomáhajú znižovať lokálne tepelné namáhanie a podporujú konzistentný výkon nabíjania a vybíjania. Kvapalinový chladiaci systém je kombinovaný s núteným vzduchovým chladením pre PCS a ďalšie elektrické komponenty, čím sa vytvára hybridná architektúra tepelného manažmentu.

Tento prístup tiež podporuje kompaktný dizajn skrinky, ktorý umožňuje 261 kWh kapacity batérie, aby sa zmestila do krytu 1 050 × 1 350 × 2 400 mm. Systém je určený na prevádzku pri teplote okolia od -25°C do +55°C.

Inteligentný EMS pre špičkové oholenie, presun záťaže a solárnu optimalizáciu

Integrovaný EMS umožňuje Sinoah Energy ESS Cabinet reagovať na meniaci sa dopyt po elektrine a ceny energie. Namiesto toho, aby fungoval iba ako záložná batéria, systém dokáže aktívne riadiť, ako a kedy sa elektrina skladuje a využíva.

1. Špičkové oholenie a radenie záťaže

Počas obdobia vysokého dopytu po elektrine môže EMS prikázať batérii, aby sa vybila a znížiť množstvo energie odoberanej zo siete. Počas obdobia s nižším dopytom môže systém dobiť batériu. To pomáha podnikom zvládať špičky dopytu a optimalizovať profil spotreby elektrickej energie.

2. Optimalizácia tarify podľa času používania

Podniky, ktoré fungujú podľa taríf za elektrickú energiu podľa času používania, môžu nabíjať batériu počas období s nižšími nákladmi a vybíjať počas období s vyššími nákladmi. Finančný prínos závisí od miestnych cien elektriny, prevádzkových plánov, efektívnosti systému a cyklistickej stratégie.

3. Integrácia PV + úložiska

V prípade komerčných budov vybavených solárnou fotovoltaickou elektrinou sa môže prebytočná solárna energia skladovať namiesto toho, aby sa vyvážala, keď je dopyt na mieste nízky. Uložená energia sa potom môže použiť neskôr, keď sa solárna výroba zníži, čím sa zlepší vlastná spotreba slnka a zníži sa závislosť od elektrickej energie zo siete.

4. PV + skladovanie + nabíjanie EV

Nabíjanie EV môže spôsobiť náhle zvýšenie dopytu po energii na mieste. Skriňa ESS s výkonom 125 kW môže fungovať ako energetická vyrovnávacia pamäť pre nabíjaciu infraštruktúru, pomáha podnikom riadiť nabíjacie zaťaženie a potenciálne znižovať potrebu nákladných modernizácií pripojenia k sieti v závislosti od elektrických podmienok na mieste.

5. Núdzové napájanie

Keď je systém nakonfigurovaný na záložnú prevádzku, môže počas prerušenia siete dodávať energiu určeným kritickým zaťaženiam. Dostupná doba zálohovania závisí od profilu zaťaženia, nastavení rezervy, konfigurácie PCS a elektrického dizajnu miesta.

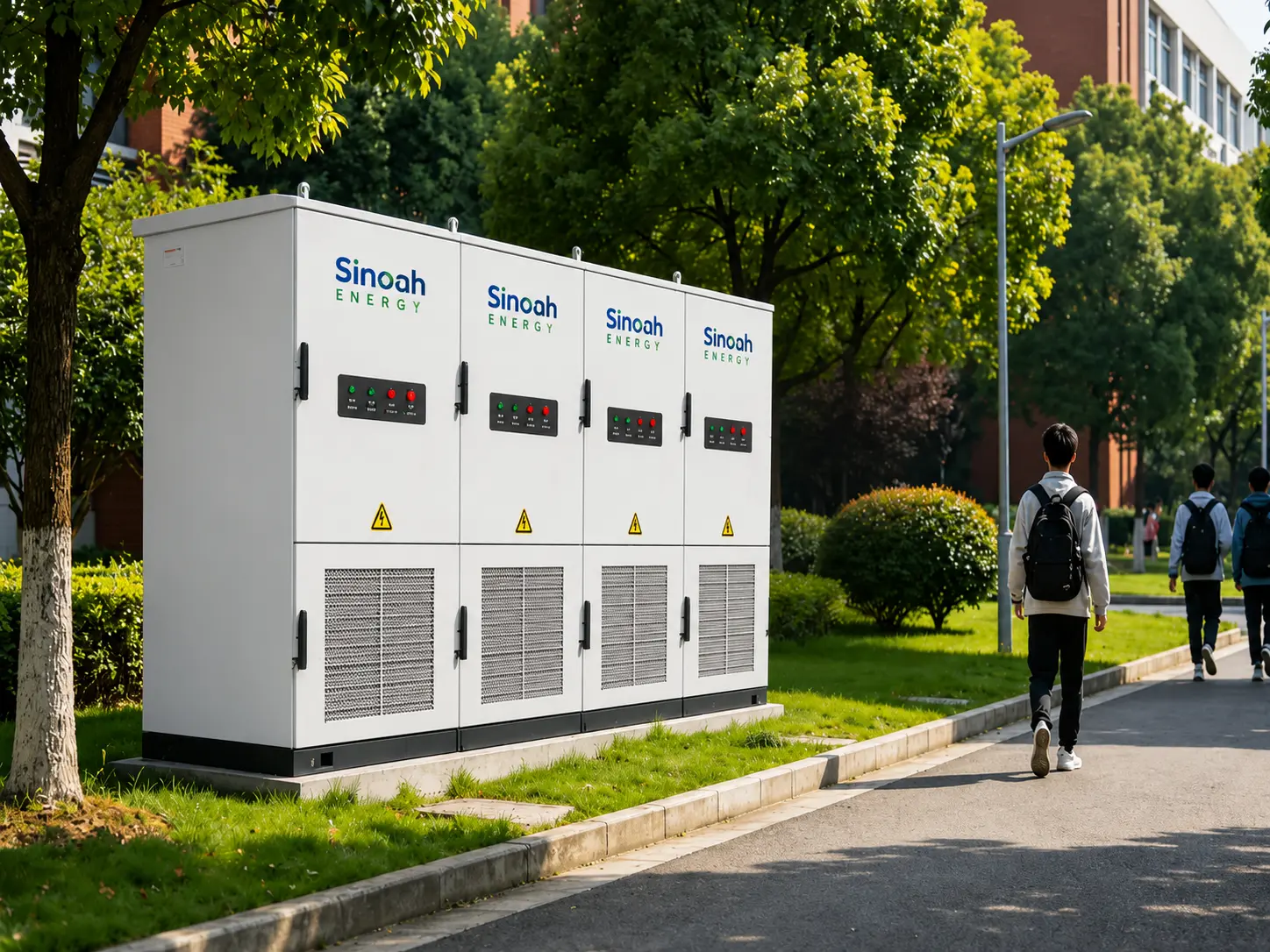

Kompaktná skriňa IP55 pre vonkajšiu komerčnú inštaláciu

Komerčné projekty skladovania energie majú často obmedzený vnútorný priestor, takže vonkajšia inštalácia je dôležitým faktorom. Skriňa Sinoah Energy má rozmery 1050×1350×2400 mm a zaberá približne 1,4 m² plochy.

Jeho kryt IP55 poskytuje ochranu proti vniknutiu prachu a prúdeniu vody, zatiaľ čo ochrana proti korózii C4 podporuje inštaláciu v priemyselných a pobrežných prostrediach. Tam, kde to vyžaduje projektové prostredie, je k dispozícii aj ochrana proti korózii C5.

Miesto inštalácie by malo poskytovať vhodný betónový základ, dostatočné vetranie a bezpečnostné vzdialenosti a vhodný prístup na kontrolu a údržbu.

Viacvrstvová batéria a požiarna bezpečnosť

Pri nasadení 261kWh lítiového akumulátorového systému v komerčnom prostredí je dôležitá bezpečnosť. Sinoah Energy kombinuje monitorovanie na úrovni buniek, ochranu BMS, tepelný manažment a potlačenie požiaru v skrini.

BMS monitoruje prevádzkové podmienky a poskytuje ochranu proti prepätiu, podpätiu, nadprúdu, nadmernej teplote a skratu. Integrovaný je aerosólový hasiaci systém na úrovni PACK, ktorý reaguje na zistené požiare na úrovni batérie.

Systém je navrhnutý podľa medzinárodných noriem a certifikačných požiadaviek, vrátane UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 a UL 9540A. Použiteľná zhoda so sieťou zahŕňa konfigurácie EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 a CEI0-16 podľa cieľového trhu a požiadaviek projektu.

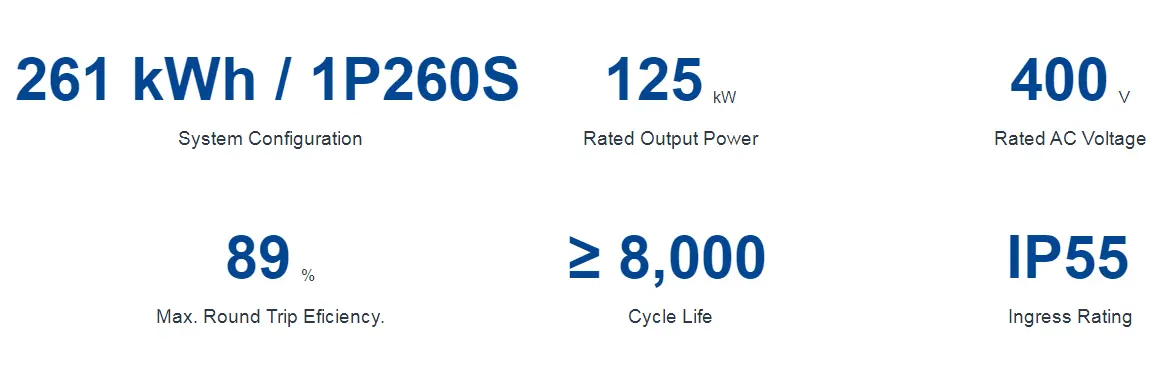

Technické špecifikácie

Typické aplikácie pre skriňu ESS s výkonom 125 kW / 261 kWh

1. Výrobné zariadenia

Továrne so strojmi, výrobnými linkami, kompresormi alebo inými vysokovýkonnými zariadeniami môžu systém použiť na zníženie špičiek dopytu a presun spotreby energie na obdobia s nižšími nákladmi.

2. Hotely a komerčné budovy

Hotely, kancelárie, nákupné zariadenia a iné komerčné budovy môžu kombinovať batériové úložisko so solárnou fotovoltaickou elektrinou, aby sa zlepšila vlastná spotreba, zvládli špičkový dopyt a udržali kritické záťaže počas prerušenia siete.

3. Sklady a logistické centrá

Sklady môžu použiť skriňu na riadenie dopytu po elektrine z osvetlenia, HVAC, chladenia, automatizačných systémov a nabíjacích zariadení a zároveň poskytujú záložnú energiu pre základné operácie.

4. Komerčné solárne + akumulačné projekty

Systém ukladá prebytočnú výrobu FV počas období nízkeho dopytu na mieste a uvoľňuje uloženú energiu, keď solárny výkon klesá, čo pomáha podnikom zvýšiť hodnotu ich solárnych investícií.

5. Infraštruktúra nabíjania EV

Skriňa ESS môže poskytnúť dodatočnú výkonovú kapacitu pre komerčné nabíjacie aplikácie EV tým, že tlmí vysoké nabíjacie záťaže a znižuje vplyv súčasného dopytu po nabíjaní na pripojenie k sieti.

Príklad: Komerčný hotelový energetický manažment

120-izbový hotel so 150kW solárnym fotovoltaickým systémom, infraštruktúrou nabíjania EV a ročnou spotrebou elektriny približne 450 000 kWh môže počas popoludňajšej registrácie a večernej prevádzky zaznamenať výrazné špičky dopytu.

S vhodnou stratégiou EMS sa Sinoah Energy 125kW / 261kWh ESS Cabinet môže vybíjať počas obdobia vysokého dopytu na mieste, uchovávať prebytočnú solárnu energiu a nabíjať počas období s nižšími tarifami. Potenciálne úspory závisia od aktuálneho profilu zaťaženia hotela, tarifnej štruktúry, solárnej výroby, prevádzkového plánu a miestnych poplatkov za sieť.

Pre tento typ projektu môže systém súčasne riešiť riadenie špičkového dopytu, vlastnú spotrebu solárnej energie, optimalizáciu času používania a požiadavky na núdzovú energiu, namiesto toho, aby sa spoliehal na jedinú stratégiu úspory energie.

Dlhodobá spoľahlivosť a technická podpora v Spojenom kráľovstve

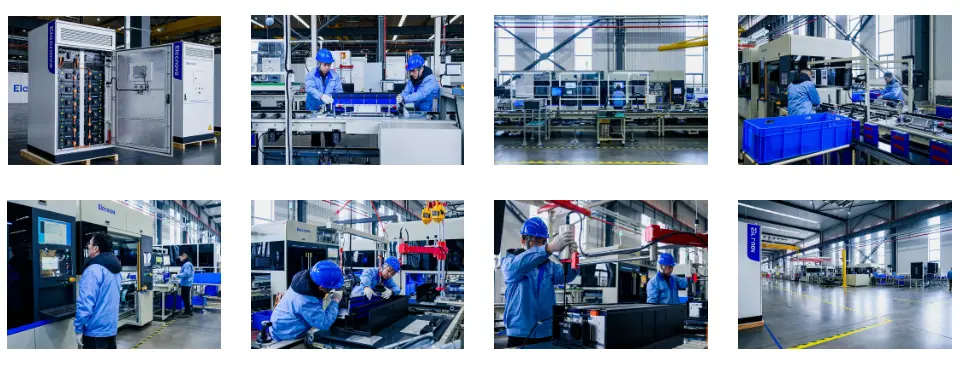

Sinoah Energy kombinuje priamu výrobu s technickou podporou v Spojenom kráľovstve pre komerčné projekty skladovania energie. Systém 125 kW / 261 kWh poskytuje životnosť viac ako 8000 cyklov a 10-ročnú záruku na články, čo podporuje dlhodobé plánovanie projektu.

Ako integrovaný systém poskytuje skriňa jedno koordinované riešenie pre batérie, PCS, BMS, EMS, chladenie, distribúciu energie a bezpečnostné funkcie. Sinoah Energy môže tiež podporovať konfiguráciu špecifickú pre projekt, plánovanie inštalácie, rozšírenie systému a technické požiadavky pre rôzne komerčné lokality.

Aplikácia v reálnom svete: Hotel so 120 izbami znižuje náklady na energiu o 30 %

120-izbový hotel na juhovýchode Spojeného kráľovstva má 150kW solárny fotovoltaický systém, nabíjacie zariadenia EV pre hostí a ročnú spotrebu elektriny približne 450 000 kWh. Hotel funguje v rámci tarify podľa času používania so špičkovými sadzbami za elektrinu 32 p/kWh a mimo špičky 11 p/kWh.

Pred inštaláciou dosahovala spotreba elektrickej energie v hoteli pravidelne okolo 180 kW počas popoludňajšej registrácie, prevádzky kuchyne a večernej obsluhy. Tieto špičky dopytu zvýšili náklady na elektrinu, zatiaľ čo časť dennej solárnej energie v hoteli sa vyvážala do siete za relatívne nízke sadzby.

Po inštalácii Sinoah Energy 125kW / 261kWh kvapalinou chladenej ESS skrinky bol integrovaný EMS nakonfigurovaný na špičkové oholenie, solárnu optimalizáciu a riadenie času spotreby energie. Počas popoludňajších špičiek dopytu sa batéria vybíjala, aby sa znížil dopyt v sieti z približne 180 kW na menej ako 125 kW, čo generuje viac ako 10 000 GBP v potenciálnych ročných úsporách súvisiacich s dopytom.

Zároveň sa prebytočná solárna energia, ktorá sa predtým vyvážala, mohla uložiť do batérie s kapacitou 261 kWh a použiť ju počas večerných operácií. V príkladoch prevádzkových podmienok sa vlastná spotreba slnečnej energie zvýšila z približne 50 % na viac ako 85 %, čím sa vytvorili ďalšie úspory elektrickej energie.

Systém sa tiež nabíjal počas nočného obdobia mimo špičky rýchlosťou približne 11 p/kWh a počas období s vyššími nákladmi sa vybíjal rýchlosťou približne 32 p/kWh. Tento cenový rozdiel 21 p/kWh vytvoril ďalšiu príležitosť pre tarifnú arbitráž v závislosti od účinnosti batérie a skutočnej prevádzkovej stratégie lokality.

Na základe týchto prevádzkových predpokladov by hotel mohol dosiahnuť celkovú ročnú úsporu energie viac ako 25 000 £ a zároveň získať možnosť záložnej energie a lepšie využitie svojho solárneho fotovoltaického systému. So životnosťou viac ako 8000 cyklov a 10-ročnou zárukou na články poskytuje systém Sinoah Energy dlhodobé riešenie na zníženie nákladov na energiu a zlepšenie energetickej odolnosti.

často kladené otázky

1. Koľko môže 125kW / 261kWh EZS ušetriť podnik?

Potenciálne úspory závisia od taríf za elektrinu, špičkových poplatkov, denných vzorcov zaťaženia, solárnej výroby, stratégie prevádzky batérií a miestnych predpisov. V prípade vhodných komerčných lokalít môže oholenie špičiek, tarifná arbitráž a zvýšená vlastná spotreba solárnej energie priniesť značné ročné úspory. Pred výpočtom očakávanej doby návratnosti by sa mala vykonať analýza zaťaženia a taríf špecifická pre danú lokalitu.

2. Koľko miesta na inštaláciu systém vyžaduje?

Skriňa má rozmery 1050×1350×2400 mm a zaberá približne 1,4 m² plochy. Je potrebné zabezpečiť vhodný betónový základ a dostatočnú vzdialenosť pre elektrické pripojenia, bezpečnostné požiadavky, kontrolu a údržbu.

3. Aký je rozdiel medzi chladením kvapalinou a chladením vzduchom?

Batérie využívajú kvapalinové chladenie na udržanie teplotných rozdielov článkov v rozmedzí 3 °C, čím sa zlepšuje rovnomernosť teploty a pomáha znižovať tepelné namáhanie. Pre PCS a ďalšie komponenty sa používa aj nútené chladenie vzduchom. Tento dizajn hybridného tepelného manažmentu poskytuje presnejšiu reguláciu teploty batérie ako systém chladenia batérie iba vzduchom.

4. Ako dlho môže 261kWh batéria poskytovať záložnú energiu?

Trvanie zálohovania závisí od skutočnej pripojenej záťaže. Pri nepretržitom zaťažení 125 kW predstavuje 261 kWh približne dve hodiny teoretickej energie batérie pred započítaním strát pri konverzii, prevádzkových rezerv a systémových limitov. Nižšie zaťaženie môže poskytnúť dlhšie trvanie zálohovania.

5. Môže systém 125 kW / 261 kWh pracovať so solárnou fotovoltaickou elektrinou?

áno. Integrovaný EMS dokáže koordinovať generovanie FV a nabíjanie a vybíjanie batérie. Prebytočnú slnečnú energiu možno uložiť na neskoršie použitie, čo pomôže zvýšiť spotrebu slnečnej energie na mieste a znížiť nákup elektrickej energie v sieti.

6. Môže systém podporovať nabíjanie EV?

áno. Skriňa ESS môže byť integrovaná s komerčnou infraštruktúrou nabíjania EV. Dodaním dodatočnej energie počas vysokého dopytu po nabíjaní môže pomôcť zvládnuť špičkové zaťaženie lokality a znížiť tlak na existujúce pripojenie k sieti.

7. Je skrinka vhodná na vonkajšiu inštaláciu?

áno. Skriňa má krytie IP55 a ochranu proti korózii C4, vďaka čomu je vhodná pre vhodné vonkajšie komerčné inštalácie. Pred inštaláciou by sa mali posúdiť podmienky na mieste, návrh základov, vzdialenosti, požiadavky na požiarnu bezpečnosť a miestne predpisy.
